壁挂式悬臂吊的安装方法及注意事项

2019-03-13 21:23:42

壁挂式悬臂吊由支架、臂架装置、旋转装置和电动葫芦(链式电动葫芦)组成。支架固定在墙上或钢结构柱上,可根据用户需要旋转。旋转部分分为手动旋转和电动旋转。电动葫芦(环链电动葫芦)安装在悬臂式轨道上,用于起吊重物。

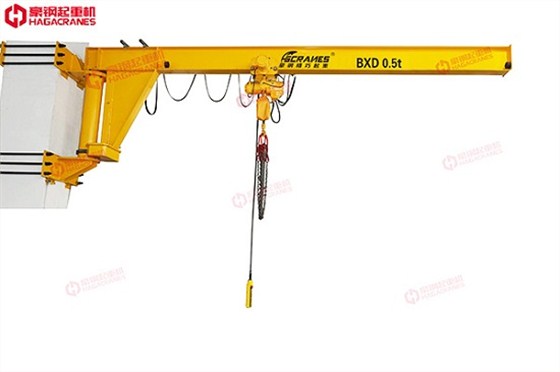

20170112181814_4082

BXD型壁式旋臂起重机

壁挂式悬臂起重机广泛应用于矿山、车间、流水线、仓库、码头等轻小型起重场合。本实用新型具有结构新颖、合理、简单、操作方便、转动灵活、重量轻、载荷运动灵活等优点。

本机操作通过手柄控制按钮实现,分别控制起升、下降、电动葫芦小车的水平前后行走。

一、壁挂式悬臂吊的安装

壁挂式起重机安装前,应检查运输途中是否引起的悬臂横梁弯扭变形、轴的锈蚀、碰伤等应分别进行校正或还原,另外每半年要对轴、轴承等转动零件进行清洗、润滑。

悬臂梁安装,请按下列顺序进行。

1)在用户墙壁上或钢结构柱上按照图纸对应位置打孔。

2)吊车吊起主悬臂,用固定螺栓把悬臂与上下托板固定住,用水准仪测量上挠度,然后按顺时针方向拧紧转动轴上的螺母。

3)在悬臂横梁轨道上安装电动葫芦、行走小车以及回转装置。

4)将悬臂上所有电器进行电线连接安装,并留有长度适当的电源线。

二、壁挂式悬臂吊的注意事项

1、如本机在室外安装使用时,需加装可靠的防雨措施。

2、悬臂与支架装配后应做到装配后应做到①回转旋臂能围绕立柱180°灵活转动;②调整好调整垫片使悬臂端部达到上挠度F≥R/250(R为回转半径)。

3、操作时不得同时按下上升和下降按钮、同一电机的反正转按钮。

4、工作时,起重臂下禁止站人。

5、禁止拖拉重物。

6、禁止超负荷起吊。
