bzd5型立柱悬臂起重机的结构

随着我国机械水平方面的技能与水平的提高,特别是国家中小企业的发展,对于起重机的需求,使用,要求上都有提高,且对起重机的安全性能、效率及耐久性的要求也相对提高。综合这些需求,合理地设计BZD5型立柱式悬臂起重机有着十分积极的现实意义。

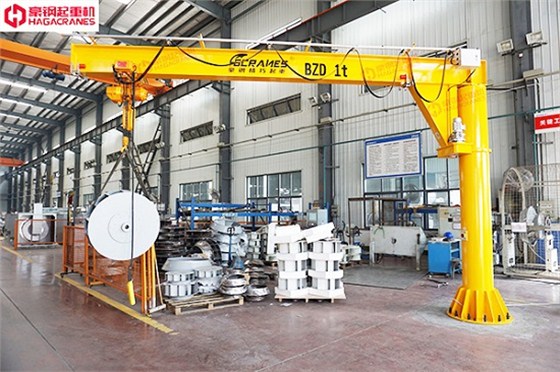

bzd5型立柱式起重机优点是重量轻，旋臂幅度长，起重量较大，安装操作维修保养简单。它们相对独立，是一种理想的工作岗位运输装置，广泛应用于各种装卸平台，所占空间也相对较小，BZD型立柱式悬臂起重机是在手动基础上加上电动回转驱动装置，与附着在悬臂梁上的电动葫芦，无论周旋转，水平运行，还是升降运动完全实现电控，极大的降低了劳动强度与工作效率。

bzd5型立柱悬臂起重机主要参数:

起重量:5吨，提升高度:4米，大回转半径R:4米，回转角度:360°，起升速度:常速,8米分慢速,0.8米/分，外形高度:5750米，外形宽度:4.6米，运行速度:20米分，自重:4500公斤。

bzd5型立柱式旋臂吊的构造：

1、整体结构方案：悬臂梁直接通过上旋转支承固定在立柱的顶端,与下回转支承支撑臂梁,来实现360度旋转。

2、起升机构与运行机构方案：钢丝绳电动葫芦是由起升电动机,运行电动机,減速器,钢丝绳卷筒,吊钩,联轴器组成。重量轻,体积小,设计合理,运行平稳,操作简单,运行方便,可做起升,水平运动,力学性能好。此外能够直接以工字梁作为运行轨道,安装方便。广泛应用于悬臂,龙门等起重机上。

3、电动葫芦选择：md1型钢丝绳电动葫芦主要的区别是其起升电机有快馒两档起升速度8m/min和0.8m/min,不同的情况可以满足不同的需求,这在使用方面可以说大大的增加了MD1型钢丝绳电动萌芦的范围。结构紧凑、重量轻、体积小是它另外的特点。广泛应用于很多工矿企业、铁路、码头、仓库中的小型起吊装置与运行。

4、旋转支承机构：双排异球式回转支承。双排异球式回转支承广泛应用于塔式起重机双排异球式回转支承具有两个内圈一个外圈,通过异径双排直径不同的钢球与隔离块镶嵌连接。上下圆弧轨道的承载角度都为90度,能够承受很大的轴向力,弯矩与倾覆力矩。

5、bzd5型立柱悬臂吊回转驱动装置：回转驱动结构固定在下支承上。电动机连接减速器,直接固定在下支撑上,通过电动机连接减速器带动齿轮转动,进而带动悬臂梁转动。诚速器输出用齿轮,大齿轮与立柱中央固定的齿圈相连,以旋转机构支架的旋转带动悬臂梁绕立柱旋转。

6、悬臂梁截面形式的方案：选择工字钢作为起重机悬臂梁，工字钢能够承受较大的弯矩与倾覆力矩,相对来说质量轻便,同时可以作为电动葫芦的导轨。而对焊槽钢能够承受较大的轴向力,但在切向力,扭矩的承受却相对来说差。因此选择工字钢。
