立柱式旋臂吊的构造

返回列表 来源:豪钢 查看手机网址
扫一扫!立柱式旋臂吊的构造扫一扫!
浏览:- 发布日期:2018-12-06 22:13:21【

立柱式旋臂吊是一种轻型工作强度起重机它具有重量轻,跨度大,起重量大,经济耐用的特点。机械效率高,安装,使用和维护方便,成本低。那么立柱旋臂吊都是有哪些结构组成的呢?

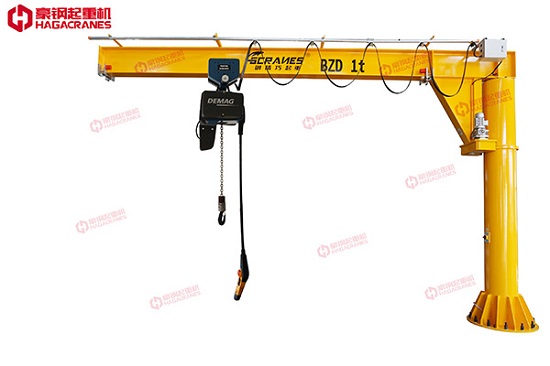

20170108174410_5668

立柱式旋臂吊结构:

1.旋臂吊立柱由圆形管组成,底板和旋转轴两端焊接,上部安装腰圈轨道。底板通过化学螺栓固定在水泥地面上,确保了起重机的稳定性。在旋转轴上形成通孔以将电缆隐藏在柱内。360度集电器可安装在旋转轴上,使旋臂旋转n*360度旋转。腰圈轨道用于立柱式旋臂吊的旋转。轨道上有几个小孔安装旋转限位块,可实现0-360度角度限制。

2、臂旋臂由工字钢和H型钢组成。它适用于各种环链葫芦的安装和操作。可移动止动装置安装在两端,以确保葫芦在特定行程内工作。

3、旋臂起重机支架采用矩形钢管和支撑旋臂的钢板焊接而成。三角支撑,优越的机械结构,重量轻,安全性高。支架下有两个旋转车轮。同通过轻型蜗轮蜗杆减速电机驱动主动车轮,实现立柱式旋臂吊的电动旋转。

4、立柱式旋臂吊的旋转装置采用圆管作为壳体,内部安装调心滚子轴承,实现旋臂的自由旋转。由于调心滚子轴承本身的性能,即使腰圈和立柱的同心度略有偏差,也能确保旋臂起重机的安全使用。

5、C型轨道可安装在旋臂式旋臂上,用于安装电动葫芦供电电缆。外形小巧美观,适用性强。

豪钢常年提供各种吨位各种型号的悬臂吊,还不知如何选择旋臂吊的朋友请参照文章定柱式旋臂吊如何选型有任何关于起重机技术、价格、维保问题请咨询豪钢客服或拨打服务热线18918602006
