桥式起重机大车及小车运行机构电气线路的特点

返回列表 来源:豪钢 查看手机网址
扫一扫!桥式起重机大车及小车运行机构电气线路的特点扫一扫!
浏览:- 发布日期:2020-03-07 17:08:47【

桥式起重机作为生产加工企业的必要设备被广泛运用,作为机械设备难免会遇到故障,了解桥式起重机的大车及小车运行机构的线路特点有利于我们对起重机出现的故障进行排查,接下来我们就详细讲解一下:

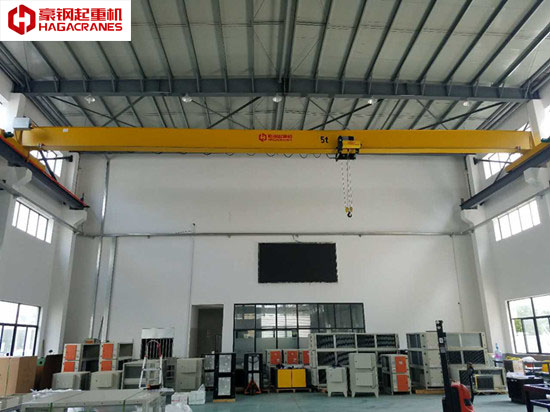

桥式起重机大小车运行机构图片

桥式起重机大车运行机构的电气线路为凸轮控制器控制,转子不对称电阻,一相开路启动,一个滑行挡。

(1)线路特点:大车运行机构电气线路具有如下特点:

①可逆对称电路,开环控制。

②凸轮控制器挡位数6-0-6,17个回路。

③正向、反向挡启动力矩值,调整转子电阻抽头,可以得到0.35m、0.5m、0.75m。

④启动电阻级数为三相不对称电阻,三相合计4段5级。正向和反向各挡启动电阻均手动切除。第六挡转子电阻不切除,两段并联。挡和第三挡为启动挡,第四、第五挡为加速挡,第六挡为高速运行挡。

⑤适用于双电动机驱动平移机构,定子线路公用,转子触点为两组。

(2)桥式起重机小车运行机构电气线路特点:

①可逆对称电路。

②凸轮控制器控制,挡位5-0-5.

③正向或反向启动电阻第一挡转矩值调整转子电阻插头,可获得0.35m、0.5m、和0.7m。

④启动电阻级数为三相不对称,合计为4级5段。

⑤第一挡为启动挡,第三、第四挡为加速挡,第五挡为高速挡。
