柱式悬臂吊:轻型工作强度起重机

返回列表 来源:豪钢 查看手机网址
扫一扫!柱式悬臂吊:轻型工作强度起重机扫一扫!
浏览:- 发布日期:2019-03-14 16:07:13【

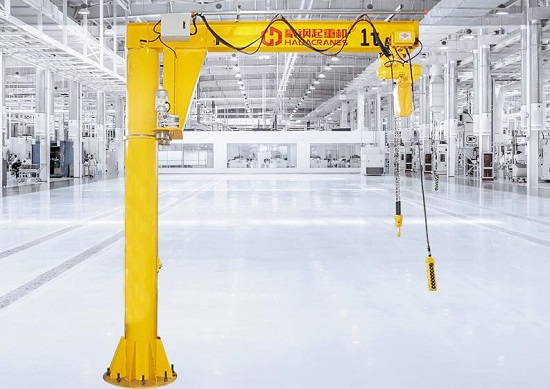

柱式悬臂吊属于轻型工作强度起重机,由立柱,回转臂回转驱动装置及电动葫芦组成,具有自重轻,跨度大,起重量大,经济耐用。机械效率高,安装、使用、维修方便,成本较低。

6585fe28d9db4be3a4b01b93a178bc33_10_1524387039850

柱式悬臂吊立柱采用圆管制造,两端分别焊接底板和旋转轴,上部安装腰圈轨道。底板通过化学螺栓与混凝土地面连接固定,保证悬臂吊的稳定性。旋转轴上开有通孔,实现电缆从立柱内部隐蔽穿线。旋转轴上可安装360°集电器,使旋臂能够实现n×360°旋转。腰圈轨道用于悬臂吊旋转,轨道上有若干通孔,用于安装旋转限位挡块,可以实现0-360°角度限制。

立柱式旋臂吊的构造旋臂采用工字钢和H型钢制作,能适用各种环链葫芦的安装和运行。两端安装可移动式止挡,保证葫芦在特定的行程内工作。

柱式悬臂吊支架采用矩形管和钢板焊接,用于支撑旋臂。采用三角形支撑,力学结构优越,自重轻,安全级别高。支架下方安装有两只旋转车轮,车轮踏面贴合在腰圈轨道上,结构稳定,其中一只为主动车轮,可通过轻型蜗轮蜗杆减速电机驱动主动车轮,实现柱式悬臂吊的电动旋转。

柱式悬臂吊回转装置采用圆管作为壳体,内部安装调心滚子轴承,可实现旋臂自由转动,由于调心滚子轴承自身的性能,即使腰圈与立柱的同心度略有偏差,也能保证柱式悬臂吊安全正常使用。

柱式悬臂吊旋臂上可安装C型轨道,用于安装电动葫芦的供电线缆,外观紧凑美观,适用性高,具体安装方法参照:立柱悬臂吊的安装步骤(图解)

豪钢起重机向来以卓越的质量和性价比获得众多公司认可,23年来一直致力于为客户提供精准的物料解决方案,使用寿命可以达到18年之久。如果你想要订购柱式悬臂吊,欢迎联系我们的在线客服或拨打电话:18918602006
