壁式旋臂式起重机安装使用说明
一、用途
壁式旋臂式起重机广泛应用于矿山、车间、流水线、仓库、码头等场合。具有结构新颖、合理、简单、操作方便、转动灵活、重量轻、负载移动灵活等优点,是一种节能、的起重设备。
二、结构概述

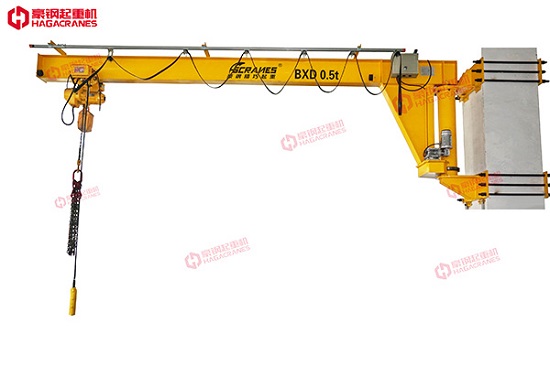

壁式旋臂式起重机(墙壁吊)由支架、回转装置、旋臂装置和电动葫芦(环链电动葫芦)等组成。支架固定在墙上或钢柱上,可根据用户需要旋转。旋转部分分为手动旋转和电动旋转。电动葫芦(环链电动葫芦)安装在悬臂轨道上,用于吊运重物。
三、壁式旋臂式起重机安装
在安装壁式旋臂式起重机之前,应检查悬臂的弯曲和扭曲是否应分别纠正或还原,以及运输过程中引起的轴的腐蚀和磨损。此外,每六个月清洁和润滑轴、轴承和其他旋转部件,
BXD型壁式旋臂起重机悬臂应按以下顺序安装。
1)按图纸相应位置在用户墙或钢结构柱上钻孔
2)用吊车吊起主悬臂,用固定螺栓将悬臂固定在上、下支承板上,用水平仪测量上挠度,然后顺时针拧紧旋转轴上的螺母。
3)在悬臂梁轨道上安装电动葫芦、行走小车和转向装置。
4)连接所有电器并安装在悬臂上,并留有电源线的适当长度。
五、注意事项
1、臂式旋臂起重机在室外安装使用时,应加可靠的防雨措施。
2、在悬臂和托架组装完毕后,保证旋转臂绕柱旋转180°,调整垫圈,使悬臂端达到大挠度F R/250(R为转弯半径)。
3、操作时,不要同时按下同一电机的上、下、后退按钮
4、工作时,任何人不得站在吊索下
5、壁式旋臂式起重机不要拖动重物
6、禁止超载吊装。
