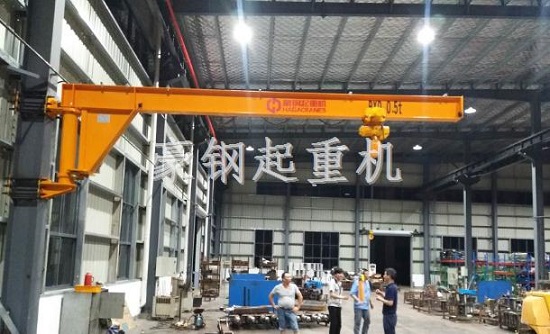

壁式悬臂起重机属于中小型调运裝备，结构，安全可靠，具备、节能、省时省力、灵活等特点，三维空间内随意操作，在段距、密集性调运的场合，比其它常规性吊运设备更显示其优越性，广泛用于各种行业的不同场所。

如中国专利Z200620127451.2，名称为“壁行式悬臂起重杋”说明书中所描述的一种壁行式悬臂起重机，包括机架、横梁以及位于横梁下方的电动葫芦，电动葫芦上固定有与外部电源线连接的电器箱，还包括固定于墙体立柱上的上支架和下支架以及设置在上支架和下支架上的上导轨和下导轨，机架的上、下端分别固定有靠轮横担，靠轮横担的行走轮分别与上导轨和下导轨接触，机架下方固定有驱动轮横担，驱动轮横担的行走轮位于下导轨上。

这种壁行式悬臂起重机的轨道均是通过支架与建筑物的墙体连接，特别是上轨道是通过螺栓或类似方式连接在墙体上，在横梁自重和吊装物体的重力作用下，行走轮对上轨道的径向推力十分大，而现有壁式悬臂起重机的上轨道连接方式安仝性存在隐患，易造成上支架的脱离建筑物的墙体，因此起吊重量受到限制。

本文介绍的方案目的在于提供一种安全可靠、起吊重量大的壁式悬臂起重机支撑机构。实现本实用新型目的的技术方案是:一种壁式悬臂起重机支撑机构，具有机架和横梁:所述机架设置在横梁左端，机架上部设有上导轨，机架下部设有下导轨和行走导轨，机架上端设有一组上水平支撑轮、一组下水平支撑轮和一组行走轮，上水平支撑轮位于上导轨左侧并与上导轨滚动接触，下水平支撑轮位于下导轨右侧并与下导轨滚动接触，行走轮位于行走导轨上方并与行走导轨滚动接触。

上述壁挂式起重机的机架为“井”字架体，具有两根垂直梁、位于垂直梁上端的上水平轮梁、位于垂直梁下端的下水平轮梁和位于下水平轮梁上部的行走轮梁，所述上水平支撑轮设置在上水平轮梁上，所述下水平支撑轮设置在下水平轮梁上，所述行走轮设置在行走轮梁上。

上述壁式悬臂起重机的横梁为桁架结构，主体为“H”型钢，连接杄为角钢，横梁整体上翘，横梁前端水平位置高度高于后端1035毫米。

本实用新型具有以下特点:

(1)本实用新型采用上下导轨和上下水平轮布局，使得壁式悬臂起重机更为安全可靠，不会出现导轨连接上的问题，有效的增加了起重机的吊装重量

(2)本实用新型横梁采用桁架结构，自重减轻，节约钢材，整体达到了降本増效的目的

豪钢起重机向来以突出的质量和性价比获得众多公司认可，25年来一直致力于为客户提供精确的物料解决方案，使用寿命可以达到20年之久。如果你想要订购壁式悬臂起重机，欢迎联系我们的在线客服或拨打电话：400-920-0271
