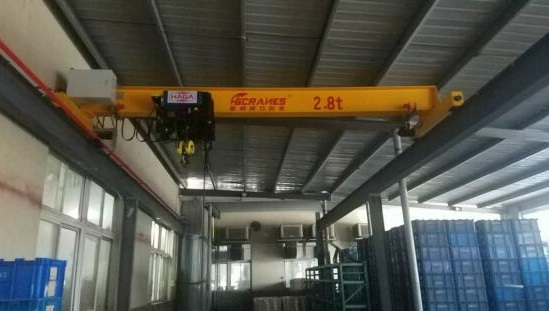

采用LDA型电动单梁起重机和CD1型电动葫芦组合使用，成为一种有运行轨道的轻型起重设备。额定载荷5t，10t，跨距14.5mm。适用于温度-25~40℃，湿度小于等于85%，无火灾、爆炸和腐蚀性介质的环境工作。禁止吊运熔融金属、有毒、易燃、易爆物品。为了方便操作，设有地面操纵形式。

LDA型电动单梁起重机结构特点：

1、金属结构部分

此单梁起重机主梁采用钢板轧制形成的U形槽，箱型腹梁再由工字钢组成。横梁也用钢板压延成U型槽组焊成箱形横梁。在主梁和横梁之间使用螺栓连接。

2、运行机构

LDA型电动单梁起重机驱动和制动由锥形转子制动电机完成。传动是采用“开一闭”式齿轮传动。

3、电气设备

运行电机为单速异步锥形转子制动电机，运行速度为20 m/min。

4、电动葫芦

CD1型电动葫芦主要由三部分组成，一部分是起升机构，另一部分是运行机构和电气装置。

A.起升机构

1）起升机构由起升电机通过联轴器经减速器空心轴驱动卷筒旋转,使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。设有中间轴和刚性联轴。

2）起升电机采用锥形转子电机，适应间歇工作时频繁直接启动。

3）LDA型电动单梁起重机减速器采用斜齿轮三级减速。

4）卷筒采用铸铁或无缝钢管，采用花键传递动力，卷筒外壳体采用钢板焊接。卷筒装置是葫芦的中心部件。侧板与运行机构连接。两端分别与起升减速器和电机连接。下部通过钢丝绳与吊钩装置一起工作。外壳的前下方,安装有限位器导杆装置。

5）吊钩采用特殊钢材锻造，通过带有推力球轴承的吊钩梁与外壳连接，使吊钩自由运行。

B.运行机构

电动小车、运行电机、运行减速器、从动小车等组成运行机构，运行机构通过侧板和卷筒装置带动主机作往复移动。

c.电气装置

葫芦的电器装置由电器控制箱、按钮开关、限位器及联接导线等组。LDA型电动单梁起重机按钮开关的工作电压为36V，根据按钮开关上显示的方向符号，正确按下按钮，通过控制箱内继电器的吸合和断开来控制葫芦的动作。
