ld型电动单梁桥式起重机的构成

返回列表 来源:豪钢 查看手机网址
扫一扫!ld型电动单梁桥式起重机的构成扫一扫!
浏览:- 发布日期:2018-12-11 22:14:10【

电动单梁桥式起重机采用固定式电动葫芦安装在行车主梁上,作为大车的运行机构。该产品结构简单,重量轻,价格便宜。主要用于机械制造车间、仓库、装配、水电站检修的一般吊运作业。那么LD型电动单梁桥式起重机的组成部分是什么?

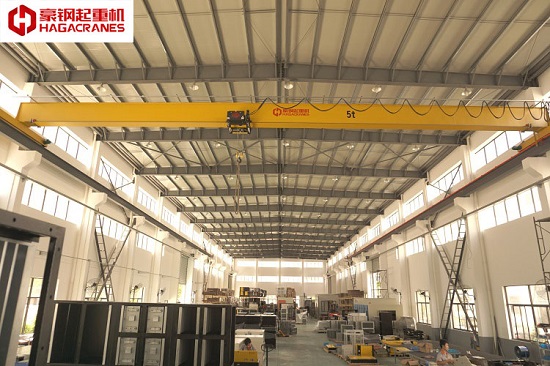

20181211121328_8593

一、主梁

LD型电动单梁桥式起重机采用三梁结构。主梁和端梁通过高强度螺栓与端梁连接。在主梁的两侧设置缓冲块,以防止运行机构到达极限位置。

二、上升机构

起升机构采用电动葫芦,由专业厂家设计制造。在电动葫芦手册中详细描述了结构特点。

三、大车

LD型电动单梁桥式起重机大车运行机构运用四轮驱动。驱动电机是两个锥形制动电机。驱动轮的数量是车轮总数的一半。

四、电子系统

1、概述

LD型电动单梁桥式起重机各机构的工作由地面控制按钮盒控制。地面控制按钮盒与电子控制设备一起工作,以启动、改变方向、制动。电子控制系统确保由大车的操纵机构操纵的地面控制按钮盒能够使电机平稳地启动和制动,无论是换向还是升降。当地面控制按钮盒从运行变为提升(提升变为转向)时,应首先停止运行。提高了起重机的运行性能和运行指标,缩短了电气设备的启动时间,提高了电动单梁桥式起重机的电寿命和可靠性。

2、使用条件

地面起重机电气系统的主电路和控制电路电压为380V,频率为50HZ。

电子控制设备的工作条件

(1)海拔2000米以下

(2)环境气温不高于+40℃,不低于-25℃。

(3)电网波动正负10%。

(4)相对湿度不得超过85%。

(五)有防雨、雪、没有蒸汽的地方。

三、电气设备

LD型电动单梁桥式起重机各机构的操作由地面控制按钮箱控制。

(1)起重机采用集中控制方式,用于起重机交流电动机的过载保护、电压损耗、零点、安全和极限保护。它与主控制器一起工作,控制每个电机的运行,并提供电源、控制和照明电路电源。电子控制箱配有全接触器、熔断器、交流接触器和时间继电器。

(2)限位和安全开关

限位开关安装在起重机操作、小车操作和提升机构中,以防止每个机构移动。当限位开关断开时,相应的电路被切断,机构停止运行。当电源接通两次时,该机构只能在相反的方向工作,以确保安全。
