悬臂吊的施工方法

返回列表 来源:豪钢 查看手机网址
扫一扫!悬臂吊的施工方法扫一扫!
浏览:- 发布日期:2017-08-29 11:29:01【

悬臂吊是一种常用的起重设备。而在使用悬臂吊的过程中,施工方法还是有很多的,其中悬臂拼装法以及悬臂浇铸法两种是常用的,今天为大家介绍。

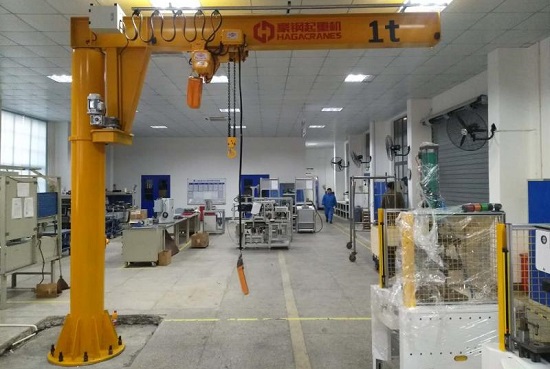

悬臂吊起重机图片

一、悬臂拼装法

所谓的悬臂拼装法利用悬臂吊机将预制梁段起吊至安装位置,然后采用环氧树脂胶及施加预应力将预制梁段连接成整体得的一种方法。悬臂拼装的分段数,主要取决于悬臂吊机的起重能力,节段长2~5 m。节段过长则自重大,需要悬拼吊机起重能力大,节段过短则拼装接缝多,工期也需呀延长。悬臂根部因截面积较大,节段长度较短,以后向端部逐渐增长。拼装包括吊装定位、环氧胶黏和穿束张拉预应力等工序。一般一个节段拼装约需1~1.5 d。

此外在用悬臂吊拼装施工的过程之中,梁段预制可与桥梁下部结构施工同步进行,减少了梁段混凝土的收缩、徐变,对后期成桥阶段的主梁线形有利。此外,采用悬臂拼装法施工,梁段如果在场地预制的话,质量也是比较容易保证的,但拼装采用环氧胶黏接,预应力束在预留孔道中穿束张拉连接,相比于悬臂浇筑法,结构整体性较差,同时施工变形控制难度较大,合龙精度往往较低。

二、悬臂浇铸法

悬臂浇筑法主要设备是一对能行走的挂篮,挂篮在已经张拉锚固并与墩身连成整体的梁段上移动,绑扎钢筋、立模、浇筑混凝土、施预应力都在其上进行。完成本段施工后,挂篮对称向前各移动一节段,进行下一对梁段施工,循序前行,直至悬臂梁段浇筑完成。

1、墩顶托架或膺架上浇筑0号块并实施墩梁临时固结;

临时固结可采用以下措施,将0号块梁段与桥墩钢筋或预应力筋临时固结,待解除固结时再将其切断;在桥墩一侧或两侧设置临时支承或支墩;顺桥向用扇形或门式托架将0号块梁段临时支承,待悬浇到至少一端合龙后恢复原状;临时支承可用硫磺水泥砂浆块、砂筒或混凝土块等卸落设备,以使体系转换时,较为方便地撤除临时支承。

2、在0号块段上安装悬臂挂篮,向两侧依次对称分段浇筑主梁至合龙前段。

3、在支架上浇筑边跨主梁合龙段。

4、最后浇筑中跨合龙段形成连续梁体系。

在梁段混凝土浇筑前,应对挂蓝等进行全面检查,经签认后方准浇筑。

以上就是豪钢起重机为您讲解的悬臂吊的拼装法施工,相信大家应该有所了解。想要购买起重机,或者想要知道更多起重机可以联系我们的在线客服,或者联系我们的服务热线。豪钢起重机热线电话:400-920-0271
