桥式起重机电气控制系统

返回列表 来源:豪钢 查看手机网址
扫一扫!桥式起重机电气控制系统扫一扫!
浏览:- 发布日期:2019-01-06 20:59:46【

桥式起重机电气控制一般有以下保护和联锁环节:电动机过载保护;短路电流保护;电压损失和欠压保护;控制器零保护;行程开关限位保护;舱盖、栏杆安全开关和紧急断电保护。另外,有关机构还配备了各种可靠、灵敏的安全装置,如缓冲器、起升高度限制器、载荷限制器、称重装置等。

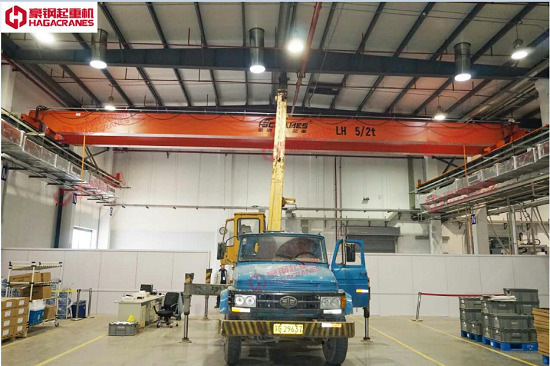

20181226200738_1718

一、交流起重机保护箱

保护箱广泛应用于由凸轮控制器控制的交流桥式起重机。保护箱由刀闸、接触器、过流继电器组成。用于起重机的控制和保护,实现电动机的过流保护、失压保护和零点保护。桥式起重机标准防护板为XQB1系列。

二、制动器和制动电磁铁

制动器是保证起重机安全和正常运行的重要组成部分。在桥式起重机中常用块式制动器。它是一种简单可靠的制动器。块式制动器也可分为短行程、长行程和液压推杆块式制动器。短行程和长行程制动器的基本结构和工作原理可参考相关书籍。短行程制动器使用单相电源,而长行程制动器使用三相电源。长行程制动器具有更大的制动力矩,因为其杠杆具有更长的臂,而短行程制动器具有更小的制动力。它们都有动作时冲击力大的缺点,需要经常维护和维修。

1、缓冲器:用于在运行结束时吸引车辆与轨端挡板(或两台起重机)之间的碰撞能量,以减少缓冲冲击。桥式起重机通常使用橡胶缓冲器、弹簧缓冲器、液压缓冲器和聚酯泡沫缓冲器。其中,弹簧缓冲器的使用较多。近年来,越来越多的聚酯泡沫缓冲液和液压缓冲器被使用。

2、起升高度限制器:用于防止因司机操作失误或其他原因导致吊钩过度卷扬,可能导致起重钢丝绳断裂、钢丝绳固定端板开裂、滑轮脱落或挤压,造成吊钩、重物坠落的严重事故。因此,起重机必须配备起升高度限制器。当吊钩提升到一定高度时,自动切断电机电源,停止提升。通常使用压力绳限位器、螺钉限位器和液压锤限位器。

3、负荷限制器和称重装置:负荷限制器是控制起重机极限负荷的一种安全装置。称重装置是用来显示起重物品比例的起重设备,称为电子秤。目前,桥式起重机的应用越来越广泛。电子天平主要由负载传感器、电子放大器和数字显示设备组成。负载传感器的作用是将货物重量的变化直接转化为电能的变化,并通过数字显示装置进行显示。负载传感器的安装位置取决于不同的场合。本实用新型可安装在起重小车的固定滑轮支架上、起重小车起重滚筒轴的支撑座上或起重小车的吊钩与起重小车钢丝绳之间。

如果桥式起重机出现故障怎么办呢?推荐阅读:桥式起重机电气设备故障原因分析
