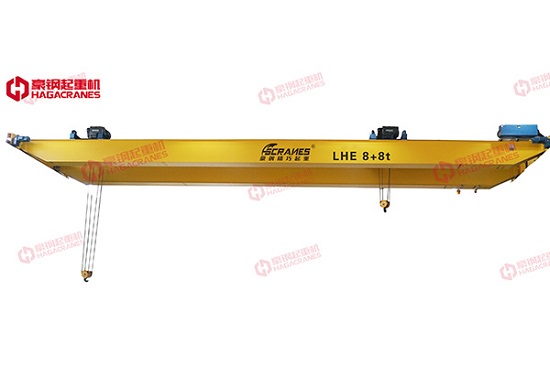

通用桥式起重机传动原理
通用桥式起重机的运动包括小车的纵向运动、小车的横向运动和吊钩的上下运动。通用桥式起重机具体工作原理如下:
1、起升系统的驱动
升降机构由电动机提供动力。动力通过齿轮联轴器、补偿轴和制动轮联轴器传递到减速器的高速轴端。在通过减速器将电机的速度降低到期望的速度之后,从真减速器的低速轴输出功率。通过滚筒的内环,动力传递到滚筒组。然后通过钢丝绳和滑轮块将动力传递到滚筒组。该吊钩用于起吊,从而达到升降重物的目的。
2、起重小车运行系统的传动
电机产生动力,通过制动轮联轴器、补偿轴和半齿联轴器传递到立式三级减速器的高速轴端。电机的高速轴端通过立式三级减速器减速至所需速度后,动力通过减速器的低速轴传递,然后通过小主传动轮轴连接。桥式起重机半齿联轴器、补偿轴和半齿联轴器将动力传递到立式三级减速器的高速轴端。驱动车轮转动,完成重型车辆的横向运输。
3、大车运行系统的传动
电机产生动力,通过制动轮联轴器、补偿轴和半齿联轴器传递到减速器的高速轴端。桥式起重机通过减速器将电机的高速降低到所需的速度后,从减速器的低速轴输出功率,并通过全齿联轴器与主电机轴连接,从而驱动主电机的转轮,完成桥的纵向悬挂。搬运重物的目的。大车两端的驱动机构相同。
